Переключатель FPF2188L защиты от скачков напряжения для шины VBUS

Компания On Semiconductor  представила  27 марта  2025г. новую серию ИС

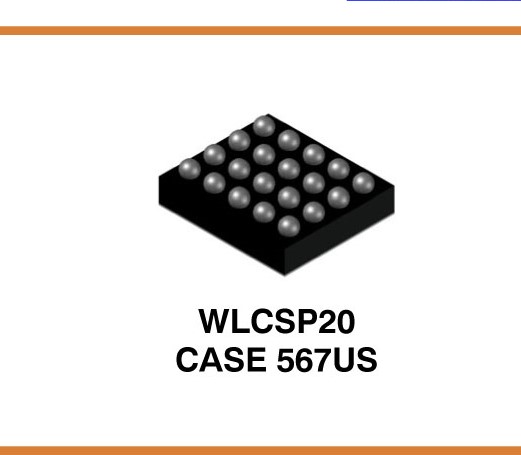

FPF2188L  ИС оснащена переключателем защиты от скачков напряжения и перенапряжения для пути питания в приложениях USB типа C/PD. FPF2188L имеет путь питания с одним входом и одним выходом (SISO). Путь питания (VBUS к VOUT) представляет собой активно-низкий, номинальный, 28 В / 6 А, силовой MOSFET-переключатель с внутренним зажимом, поддерживающий защиту от скачков напряжения, выбираемый OVP с помощью GPIO. BUS_DET сопряжен с всегда включенным LDO для питания нижестоящих устройств, когда VBUS больше 3,1 В, независимо от состояния OVLO и ENB. Это обеспечивает питание системы без батареи. FPF2188L оснащен выводом OTG_DET для питания устройства, когда вставлено устройство OTG. Он будет поддерживать включение силового MOSFET даже при низком напряжении VBUS. FPF2188L имеет активный путь разряда на VBUS, который может соответствовать USB типа C с соответствием PD. FPF2188L выпускается в корпусе с 20 выводами на уровне кристалла (WL-CSP) с шагом 0,4 мм.

Типовые приложения - мобильные телефоны и планшеты.

Тезнические Характеристики:

• SISO (один вход один выход) переключатель защиты от перенапряжения и скачков напряжения
• Защита от перенапряжения 200 В на VBUS в соответствии с IEC 61000-4-5
• Горячее подключение макс. = 28 В
• Диапазон напряжения VBUS: 2,7 В ~ 21,0 В
• Максимальная непрерывная токовая способность: 6 А
• Низкое сопротивление в открытом состоянии: типичное значение 9 м при 5 В / 25 °C
• Выбираемый уровень отключения OVP с помощью GPIO
• Сверхбыстрое время отклика OV: типичное значение 50 нс
• Всегда включенный выход LDO, BUS_DET
• OTG_DET для источника питания при запуске OTG
• Активный путь разряда на VBUS
• Открытый сток OVP FLAGB
• Защита от перегрева (OTP)


Для заказов обращайтесь в ООО «Макро Тим» по адресу  sales@macroteam.ru и по тел. +7 495 306-00-26
