OnSemi выпустила новый корректор коэффициента мощности NCP1632 для двухфазной сети

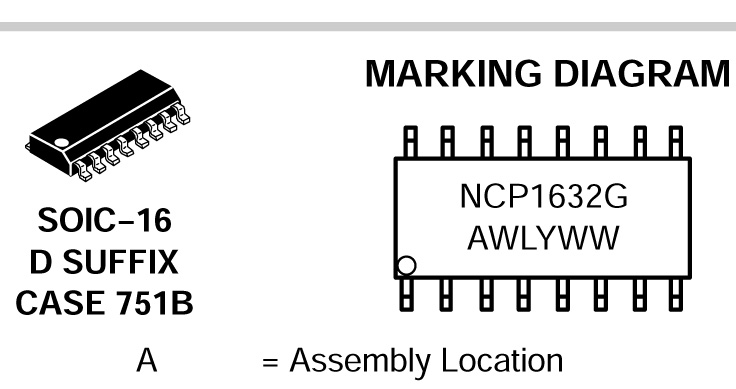

Компания On Semiconductor выпустила в сентябре 2017г новый контроллер NCP1632 для коррекции фазы сети питания силовых устройств (PFC).  Контроллер имеет встроенный сдвоенный MOSFET драйвер для работы с приложениями, использующими PFC, и состоит из двух параллельно включенных слаботочных каскадов вместо обычно применяемого одного мощного. Такое построение позволяет упростить конструкцию чипа, поскольку элементы мощного каскада труднее разместить на кристалле и сложнее охлаждать. Кроме того, сдвоенная схема позволяет работать с большей пиковой мощностью в критических режимах и в ней не требуются диоды с низким прямым сопротивлением. Ещё одним достоинством контроллера  является наличие фазового сдвига на 180° для выходного напряжения, что существенно снижает уровень пульсаций.  ИС выпускается в корпусе SOIC-16, отвечающем жестким условиям работы, и требует минимального количества внешних элементов для функционирования. Основные характеристики контроллера NCP1632:

• Коэффициент мощности близок к единице

• Наличие сдвига фазы выходного напряжения относительно входного на 180° во всех режимах

• Наличие режима с фиксацией частоты в критических случаях

• Точное обнаружение нулевого тока в дросселе

• Допустимая токовая нагрузка: −500мА / +800мА

• Наличие вывода индикации готовности контроллера к работе ( пин “pfcOK”)

• Напряжение питания VCC от  10В до 20В
