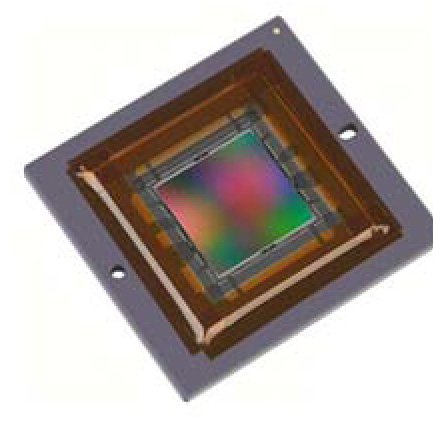

8.1МП ПЗС сенсор изображения KAE-08152 с высокой чувствительностью в ближнем ИК

On Semiconductor выпустила в марте 2018г новую 8.1-мегапиксельную ПЗС матрицу KAI-08152. Данная ИС выполнена по технологии ПЗС с умножением электронов (EMCCD), которая обеспечивает повышенную чувствительность к свету, особенно для длин волн ближнего инфракрасного диапазона (ИК). Квантовая эффективность для ИК с длиной волны 820нм удваивается еще и за счет использования метода MTF (Modulation Transfer Function – модуляция режима переноса зарядов) без какого-либо ухудшения качества.изображения. В методе MTF осуществляется переключение усиления для каждого зарядового пакета после сравнения уровня сигнала пикселя с порогом, величина которого устанавливается пользователем. В результате можно регистрировать очень слабо освещенные объекты при наличии в поле зрения ярко светящегося компактного объекта. Режим MTF также устраняет расплывание границ объектов и обеспечивает поддержку электронного затвора. Матрица выполнена в формате 4/3 с диагональю 22.2мм. Каждый из 4 выходов матрицы объединяет обычный строчный регистр ПЗС матрицы и регистр с высоким усилением EMCCD, что и обеспечивает возможность регистрации освещенности низкого уровня. ИС KAE-08152 выпускается в двух типах корпусов – обычный PGA, и PGA со встроенным термоэдектрическим микрохолодильником (TEC) для повышения чувствительности в ИК. Основные параметры ПЗС матрицы:

- Архитектура: ПЗС с буферизацией столбцов и прогрессивным сканированием с EMCCD

-Полное число пикселей 2928 × 2904

-Эффективное число пикселей 2880 × 2880

-Число активных пикселей 2856 × 2856

-Размеры пикселя 5.5 × 5.5 мкм

-Размеры активного изобржения 15.71 × 15.71 мм

-Число выходов 1, 2 или 4

-Зарядовая емкость 20000 e−  (электронов)

-Чувствительность на выходе 44 мкВ/e−

-Шумы считывания 9 e− (усиление 1), менее 1 e− (усиление 20)

-Динамический диапазон 65дБ (усиление 1), 86дБ (усиление 20)

-Эффективность переноса заряда ПЗС 0.999999

-Подавление расплывания цвета > 1000 X

-Смазывание  −100 dB

-Максимальная частота сканирования пикселей 40МГц

-Максимальная частота кадров 14к/с (40МГц), внутренняя 8к/с (20МГц)
